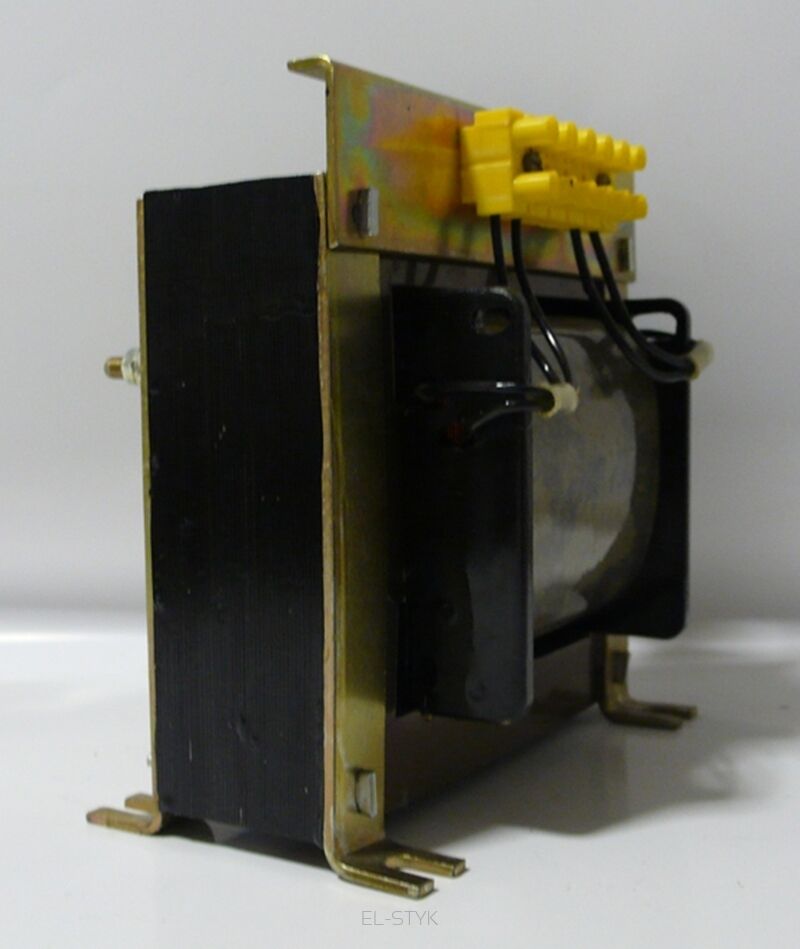

Transformator oddzielający TMa 476 VA 230V // 350V-175V-1,14A (400 VA)/ 120V-0,1A (12 VA) / 6,3V-5,07A (32 VA) / 6,3V-5,07A (32 VA)

Transformator oddzielający TMa to urządzenie wielouzwojeniowe zapewniające galwaniczne oddzielenie czterech niezależnych obwodów wtórnych od sieci zasilającej 230 V, eliminujące bezpośrednie połączenie elektryczne pomiędzy stroną pierwotną a odbiorczą. Przy łącznej mocy 476 VA zasila jednocześnie obwody o zróżnicowanych wymaganiach napięciowych – od wysokiego napięcia roboczego 350 V, przez napięcie pomocnicze 120 V, aż po niskonapięciowe uzwojenia żarzenia 6,3 V. Urządzenie może zostać skonfigurowane jako transformator dopasowujący w relacji 120V na 230V (lub 230V na 120V), umożliwiając bezpieczną integrację komponentów elektronicznych pochodzących z różnych rynków energetycznych w jednej szafie sterowniczej.

Podział mocy między uzwojenia wtórne pozwala na niezależne zasilanie układów elektronicznych bez wzajemnych zakłóceń i strat wynikających z wspólnego punktu zasilania. Stopień ochrony IP00, a także mocowanie do podłoża oznaczają, że transformator może być używany wyłącznie do montażu wewnątrz zamkniętych obudów lub szaf elektrycznych z ograniczonym dostępem. Transformator oddzielający TMa przeznaczony jest do długotrwałej eksploatacji w warunkach przemysłowych i laboratoryjnych.

Transformator oddzielający TMa – specyfikacja techniczna

• Moc całkowita: 476 VA
• Napięcie zasilania: 230 V
• Stopień ochrony: IP00
• Mocowanie: do podłoża

Uzwojenie wtórne 1

• Napięcie: 350 V – 175 V
• Maks. prąd obciążenia: 1,14 A
• Moc: 400 VA

Uzwojenie wtórne 2

• Napięcie: 120 V
• Maks. prąd obciążenia: 0,1 A
• Moc: 12 VA

Uzwojenie wtórne 3

• Napięcie: 6,3 V
• Maks. prąd obciążenia: 5,07 A
• Moc: 32 VA

Uzwojenie wtórne 4

• Napięcie: 6,3 V
• Maks. prąd obciążenia: 5,07 A
• Moc: 32 VA

Zastosowanie transformatora oddzielającego

Transformator oddzielający TMa 476 VA przeznaczony jest do zasilania złożonych układów elektronicznych wymagających jednoczesnego dostarczenia kilku różnych napięć roboczych z zachowaniem pełnej separacji galwanicznej od sieci. Dzięki precyzyjnie zaprojektowanej konstrukcji wielouzwojeniowej umożliwia jednoczesne zasilanie modułów o zróżnicowanych wymaganiach napięciowych bez ryzyka wzajemnych zakłóceń między obwodami. Transformator TMa 476 VA (120V na 230V lub 230V na 120V) pozwala na bezpieczną integrację komponentów elektronicznych pochodzących z różnych rynków energetycznych w jednej szafie sterowniczej. Idealnie sprawdzi się w rozbudowanych szafach sterowniczych i aparaturze medycznej, gdzie wymagane jest jednoczesne zasilanie wielu modułów o różnych napięciach przy zachowaniu najwyższych norm bezpieczeństwa. Jest to również doskonałe rozwiązanie dla systemów automatyki przemysłowej i precyzyjnych układów pomiarowych, w których separacja galwaniczna skutecznie eliminuje zakłócenia sieciowe, a także chroni czułą elektronikę.
