Czym jest transformator toroidalny – co powoduje i jak go używać?

Transformator to jeden z głównych elementów układów elektrycznych, którego podstawową funkcją jest zmiana poziomu napięcia prądu przemiennego. Pozwala na efektywne przesyłanie energii elektrycznej na duże odległości, a także dostosowanie napięcia do wymagań konkretnych urządzeń. Dzięki transformatorom możliwa jest praca urządzeń z różnymi poziomami napięcia, co zwiększa nie tylko poziom bezpieczeństwa, ale również efektywność energetyczną systemów. Wśród wielu dostępnych typów transformatorów szczególne miejsce zajmują transformatory toroidalne – innowacyjne konstrukcje, które zyskały popularność w nowoczesnej elektronice, automatyce przemysłowej oraz sprzęcie audio. Charakteryzują się występowaniem pierścieniowych rdzeniów oraz specyficznym ułożeniem uzwojeń. Wyróżniają się więc na tle wariantów tradycyjnych przede wszystkim budową, która wpływa bezpośrednio na ich parametry elektryczne oraz fizyczne. W tym artykule bliżej przyjrzymy się budowie, zasadzie działania oraz praktycznym aspektom użytkowania transformatorów toroidalnych. Podpowiemy także, gdzie najlepiej się sprawdzają i jak bezpiecznie oraz skutecznie z nich korzystać. Zapraszamy do lektury.

Budowa transformatora toroidalnego

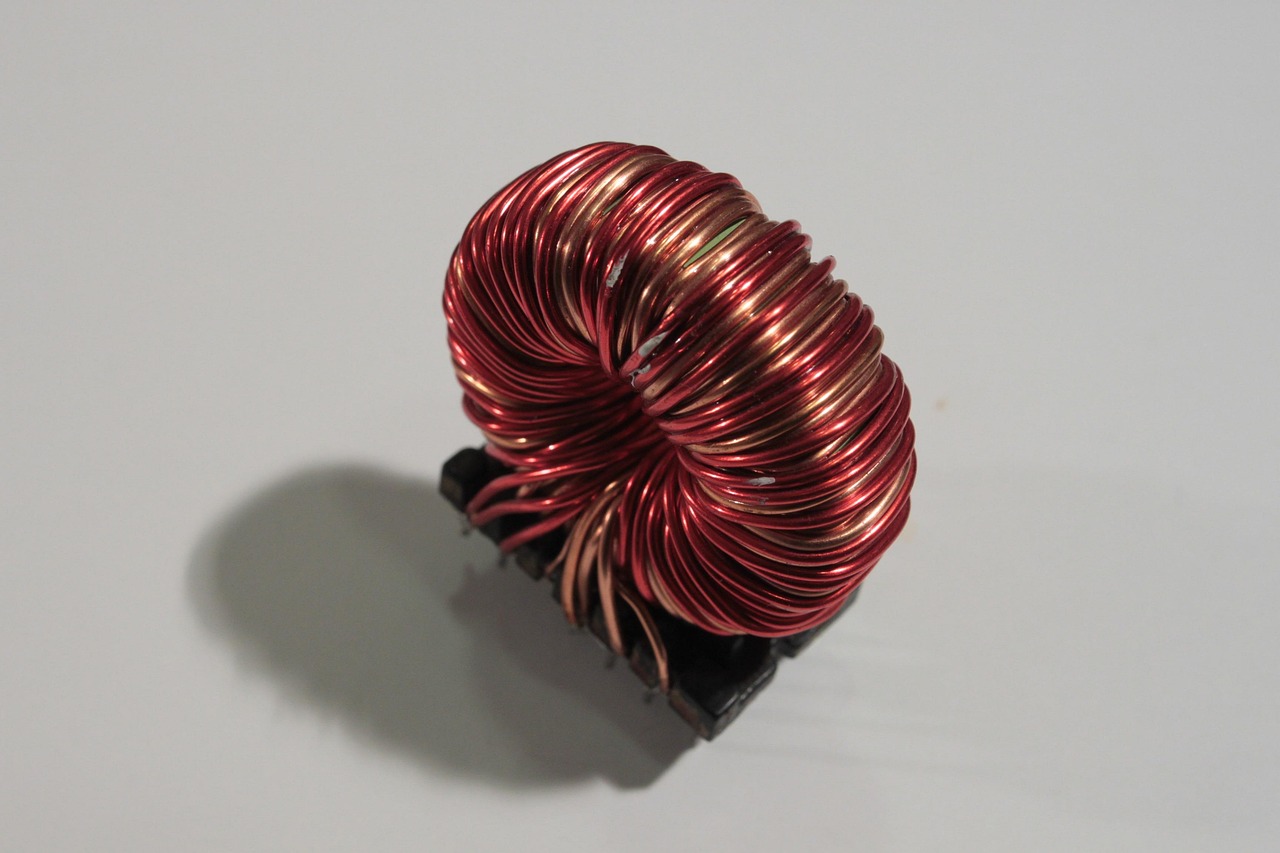

Toroidalny transformator posiada rdzeń w kształcie pierścienia, wykonany zazwyczaj z cienkich warstw blachy krzemowej, zwanej również elektrotechniczną, bądź innego materiału ferromagnetycznego. Ta specyficzna forma rdzenia pozwala na niemalże zamknięty obwód magnetyczny, redukując tym samym straty magnetyczne i poprawiając parametry pracy. Uzwojenia transformatora toroidalnego tworzy natomiast drut miedziany, który nawinięty równomiernie wokół rdzenia w sposób ciągły minimalizuje efekty indukowanych prądów wirowych, a także pozwala na uzyskanie kompaktowej, symetrycznej struktury. Dzięki temu możliwe jest uzyskanie wysokiej sprawności przy jednoczesnym zachowaniu niewielkich rozmiarów urządzenia. Nie jest więc niczym zaskakującym, iż taka budowa wpłynie korzystnie na efektywność pracy transformatora, zmniejszając ewentualne straty energii. Ponadto dzięki ograniczeniu rozproszenia pola magnetycznego, transformator toroidalny może być stosowany w układach o dużych wymaganiach dotyczących kompatybilności elektromagnetycznej (EMC).

Zasada działania urządzenia

Podstawową zasadą działania transformatora jest zjawisko indukcji elektromagnetycznej. Prąd przemienny płynący przez uzwojenie pierwotne wytwarza zmienne pole magnetyczne, które następnie indukuje napięcie w uzwojeniu wtórnym. W transformatorze toroidalnym natomiast strumień magnetyczny jest prowadzony przez rdzeń w formie zamkniętego pierścienia, co pozwala na niemal całkowite zamknięcie obwodu magnetycznego. To z kolei ogranicza straty magnetyczne oraz zmniejsza emisję pola magnetycznego na zewnątrz urządzenia. W porównaniu do tradycyjnych transformatorów o rdzeniu typu EI te toroidalne charakteryzują się zarówno niższymi stratami energii, jak i mniejszymi zakłóceniami elektromagnetycznymi.

Główne zalety transformatorów toroidalnych

Transformatory toroidalne wyróżniają się wysoką efektywnością energetyczną – zamknięty rdzeń i odpowiednio nawinięte uzwojenia minimalizują straty energii, co przekłada się na niższe zużycie prądu, a także mniejsze koszty eksploatacji. Emitują bardzo niskie pole elektromagnetyczne, dzięki czemu sprawdzają się w urządzeniach wymagających maksymalnego ograniczenia zakłóceń, takich jak sprzęt medyczny czy systemy audio. Ich kompaktowa budowa oraz analogicznie mniejsza masa w porównaniu do klasycznych transformatorów o podobnych parametrach pozwalają zarówno zaoszczędzić miejsce, jak i ułatwić montaż. Cicha praca, wynikająca z ograniczonego hałasu mechanicznego oraz elektromagnetycznego, dodatkowo zwiększa komfort użytkowania urządzenia. Dodatkową zaletę stanowi wysoka odporność na przeciążenia bądź zakłócenia, zapewniając stabilne działanie nawet w bardzo trudnych warunkach.

Typowe zastosowania transformatorów toroidalnych

Transformator toroidalny, dzięki swoim unikalnym właściwościom, znajduje szerokie zastosowanie w wielu dziedzinach techniki – od precyzyjnej elektroniki, aż po przemysł ciężki. Coraz większym zainteresowaniem cieszą się również transformatory toroidalne na zamówienie będące całkowicie dostosowane do indywidualnych potrzeb bądź specyfikacji klienta. Poniżej przedstawiamy najczęstsze obszary ich wykorzystania.

Elektronika audio

Transformatory toroidalne są powszechnie wykorzystywane w sprzęcie audio wysokiej jakości, tj. wzmacniaczach, przedwzmacniaczach, odtwarzaczach CD, czy też systemach Hi-Fi. Przykładowo, w wielu układach niskonapięciowych zasilania drobnej elektroniki doskonale sprawdza się transformator toroidalny 12 V, zapewniający stabilną pracę przy minimalnych stratach energii. Trzeba również dodać, że jego cicha praca jedynie bardziej zwiększa komfort użytkowania.

Zasilacze impulsowe i stabilizowane

Również w nowoczesnych zasilaczach, zarówno impulsowych, jak i stabilizowanych, transformator toroidalny okazuje się często wybieranym rozwiązaniem. Jego wysoka sprawność, kompaktowy rozmiar, a także doskonała charakterystyka cieplna sprawiają, że idealnie nadaje się do energooszczędnych konstrukcji. Urządzenie to pozwala również na ograniczenie strat nagrzewania, co zwiększa trwałość całego układu zasilającego.

Urządzenia medyczne oraz laboratoryjne

W środowiskach medycznych bądź laboratoryjnych istotne są przede wszystkim stabilność pracy, precyzja oraz minimalne zakłócenia elektromagnetyczne. Transformatory toroidalne idealnie wpisują się w te wymagania, dlatego też są często stosowane w aparaturze diagnostycznej, analizatorach, mikroskopach cyfrowych i zasilaczach urządzeń monitorujących. Ich cicha praca oraz niska emisja pola magnetycznego pozwalają nie tylko na zachowanie dokładnych pomiarów, ale również bezpieczne użytkowanie w otoczeniu wrażliwym na zakłócenia.

Automatyka przemysłowa i sprzęt pomiarowy

W instalacjach wymagających nieco wyższego napięcia roboczego, takich jak systemy automatyki czy urządzenia pomiarowe, często wykorzystywany jest transformator toroidalny 24 V. Jego odporność na przeciążenia, stabilność parametrów pracy oraz wytrzymałość mechaniczna czynią go niezawodnym elementem układów pracujących w trudnych warunkach środowiskowych. Dzięki tym właściwościom możliwe jest zapewnienie ciągłości działania procesów technologicznych, a także dokładność pomiarów w systemach kontrolnych.

Jak używać transformatora toroidalnego?

Transformator toroidalny należy montować za pomocą dedykowanych uchwytów lub opasek zaciskowych, które zapobiegają jego przemieszczaniu, a tym samym uszkodzeniom mechanicznym. Istotne jest również odpowiednie odizolowanie transformatora od obudowy urządzenia, aby uniknąć zwarć. Podczas podłączania uzwojeń pierwotnych oraz wtórnych należy przestrzegać konkretnych oznaczeń producenta, co zapewni nie tylko prawidłową polaryzację, ale również jego bezpieczne działanie. Konieczne okaże się zastosowanie zabezpieczeń w postaci bezpieczników bądź wyłączników nadprądowych, chroniących układ przed przeciążeniem. Mimo swojej wysokiej sprawności wciąż należy pamiętać, że transformator wytwarza ciepło, w związku z tym trzeba zadbać o dobrą wentylację lub dodatkowe chłodzenie, szczególnie w przypadku pracy pod dużym obciążeniem.

Najczęstsze problemy i jak ich unikać

Niestety, najczęstsze problemy związane z użytkowaniem transformatorów toroidalnych wynikają z ich niewłaściwego montażu, przeciążenia lub braku odpowiednich zabezpieczeń. Przegrzewanie się urządzenia zazwyczaj jest efektem zbyt dużego obciążenia lub niewystarczającej wentylacji — aby tego uniknąć, powinniśmy pamiętać o ścisłym przestrzeganiu zaleceń producenta. Dobrze jest wówczas zadbać również o swobodny przepływ powietrza wokół transformatora. Zakłócenia elektromagnetyczne mogą pojawiać się przy nieprawidłowym uziemieniu lub błędach montażowych, dlatego ważne jest stosowanie ekranowania, a także odpowiednich filtrów. Uszkodzenia mechaniczne to z kolei zwykle skutek nieodpowiedniego mocowania lub nieuwagi podczas transportu – solidne uchwyty montażowe oraz wzmożona ostrożność przy instalacji znacząco zmniejszają ryzyko awarii.

Transformator toroidalny dzięki swojej specyficznej budowie wpływa na efektywność, stabilność oraz jakość pracy wielu urządzeń elektrycznych. Jego konstrukcja powoduje minimalizację strat energii, a także ogranicza powstawanie zakłóceń elektromagnetycznych, co ma ogromne znaczenie w zastosowaniach wymagających niezawodności. Ponadto kompaktowe rozmiary oraz cicha praca sprawiają, że transformatory toroidalne są tak chętnie wykorzystywane zarówno w elektronice audio, jak i w systemach automatyki przemysłowej bądź nawet sprzęcie medycznym. Aby jednak w pełni wykorzystać zalety transformatora toroidalnego, należy pamiętać o jego prawidłowym użytkowaniu. Montaż zgodny z zaleceniami producenta, odpowiednie podłączenie uzwojeń oraz dbałość o właściwe warunki pracy są fundamentem bezawaryjnej eksploatacji. Zrozumienie, czym jest transformator toroidalny, jakie efekty wywołuje w układzie elektrycznym oraz jak go poprawnie stosować, pozwala nie tylko uniknąć typowych problemów, ale też maksymalnie wykorzystać potencjał tego innowacyjnego urządzenia.
